Cavi schermati per segnalamento e controllo

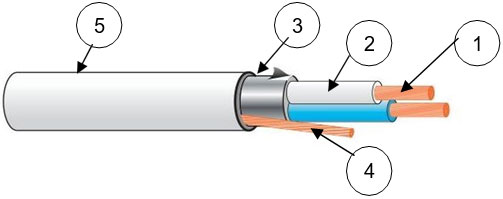

.1 Rame/Rame stagnato |
4 Rame stagnato |
2 Polietilene |
5 PVC Antifiamma |
3 Alluminio/Pet |
Codice |
Formazione |
Anima |
Anima |
Anima |
Schermatura |
Guaina |
Guaina |
Diametro |
Peso |
|---|---|---|---|---|---|---|---|---|---|
n x mm2 |
Conduttore Tipo |
Conduttore n x mm2 |
Diel./isolante mm |
Al/PET % |
Colore |
Proprietà |
mm |
kg/km |
|
F122L |
1 x 2 x AWG22 |
Cu |
1 x 0,65 |
1,40 |
100 |
Bianco |
/LS0H |
4,6 |
27 |
F222L |
2 x 2 x AWG22 |
Cu |
1 x 0,65 |
1,40 |
100 |
Bianco |
LS0H |
6,4 |
38 |
F118L |
1 x 2 x AWG18 |
Cu/Sn |
7 x 0,40 |
2,25 |
100 |
Blu |
LS0H |
7,5 |
/75 |
Caratteristiche elettriche
Codice |
Resistenza |
Impedenza |
Vel. Prop. |
Capacità mutua |
Freq |
Attenuazione |
|---|---|---|---|---|---|---|
Ohm/km |
(+/- 15%) Ohm |
pF/m |
MHz |
Db/100m |
||
F122L |
,52 |
100 |
/ |
40 |
1 4 10 16 20 |
2,0 3,6 5,5 7,0 7,8 |
F222L |
52 |
120 |
/ |
40 |
1 4 10 16 20 |
2,0 3,6 5,5 7,0 7,8 |
F118L |
19,2 |
150 |
68% |
78 |
0,039 4 10 16 20 31,3 62,5 |
0,3 2,1 3,3 4,3 4,7 6,0 8,5 |
Applicazioni
Codice |
Applicazione |
|---|---|
F122L |
LONWORKS |
F222L |
LONWORKS |
F118R |
PROFIBUS |
Caratteristiche
generali
Norme:AWG22 LS0H: IEC
60332-3C, IEC 754-2, CEI-UNEL 36762
AWG18 LS0H: IEC
60332-3C, IEC 754-1-2, IEC 61034, CEI-UNEL 36762
Colore delle anime:
1x2 AWG22: Bianco/Blu
2x2 AWG22: Bianco/Blu, Bianco/Arancio
1x2 AWG18:
Blu/Arancio
Filo di continuità: Ø = 0,50mm (AWG22), 7x0,20mm (AWG18)7x0,20mm
Contrassegni: marcatura continua sulla guaina "ICEL I-FTP
Formazione C-4 Made in Italy marcatura metrica progressiva”
Temperatura di impiego:--20/+80 °C
Isolamento guaina: C-4 (U0=400V)
Velocità di propagazione: 68% (AWG18)
Tensione di prova: 2,5 kVac
Raggio minimo di curvatura: 8 x O.D.
Note: Twistatura a coppie
Condizioni di impiego: Cavi bilanciati per reti Profi, Field, Lon, Can, Mod, Inter - BUS.
Supportano i principali protocolli di trasmissione come EIA RS-232, EIA RS-422,
EIA RS-485. Idonei alla coabitazione con cavi energia 450/750V e 0,6/1KV
