FG16OH2R16–0,6/1 kV

Reazione al Fuoco CPR: Cca-s3,d1,a3

Cavi multipolari per energia, schermati a calza, isolati con gomma G16, sotto guaina di PVC R16, con conduttori flessibili per posa fissa. Non propaganti l'incendio, a ridotta emissione di alogeni

.
.





Tab. CEI-UNEL 35318 p.q.a.

Sezione nominale
Diametro massimo dei fili del conduttore
Spessore medio Isolante
Diametro indicativo anime
Spessore medio Guaina
Diametro esterno massimo
Peso indicativo del Cavo
Resistenza Elettrica a 20 °C massima
mm²
n
mm
mm
mm
mm
g/m
ohm/km
2 x 1,5
0,26
0,7
2,9
1,8
12,7
190
13,3
2 x 2,5
0,26
0,7
3,4
1,8
13,7
240
7,98
2 x 4
0,31
0,7
3,9
1,8
14,9
290
4,95
2 x 6
0,31
0,7
4,4
1,8
16,1
360
3,30
3 G 1,5
0,26
0,7
2,9
1,8
13,3
210
13,3
3 G 2,5
0,26
0,7
3,4
1,8
14,3
270
7,98
3 G 4
0,31
0,7
3,9
1,8
15,6
330
4,95
3 G 6
0,31
0,7
4,4
1,8
16,9
420
3,30
4 G 1,5
0,26
0,7
2,9
1,8
14,1
250
13,3
4 G 2,5
0,26
0,7
3,4
1,8
15,3
330
7,98
4 G 4
0,31
0,7
3,9
1,8
16,7
400
4,95
4 G 6
0,31
0,7
4,4
1,8
18,4
500
3,30
5 G 1,5
0,26
0,7
2,9
1,8
15,1
280
13,3
5 G 2,5
0,26
0,7
3,4
1,8
16,4
380
7,98
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).

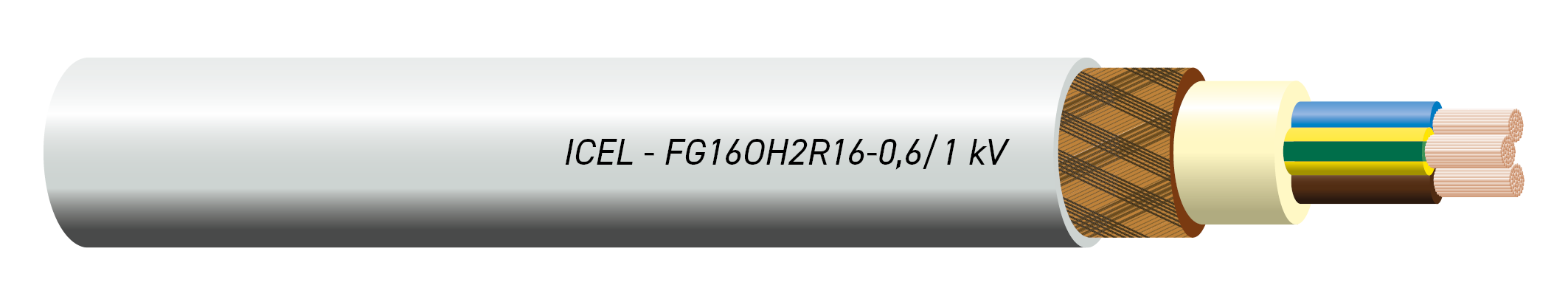

FG16OH2R16–0,6/1 kV Multipolare flessibile schermato

Tensione nominale: Uo/U  0,6/1 kV   (0,9/1,5 kV in c.c.)

Tensione massima: 1,8 kV in c.c. anche verso terra.

Norme: CEI 20-13, CEI 20-11; CEI EN e IEC 60228 (CEI 20-29); CEI EN 50399;CEI EN 60754-2 (CEI 20-37/2); CEI EN 60332-1-2 (CEI 20-35), CEI EN 50575:2014+A1:2016; CEI 64-8:V4.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Regolamento Prodotti da Costruzione: 305/2011 EU.

Conduttore:
in rame ricotto non stagnato, a corda flessibile classe 5 CEI EN IEC 60228.

Isolante: gomma etilenpropilenica ad alto modulo (HEPR), di qualità G16, a ridotta emissione di alogeni (gas corrosivi).

Colore delle anime:
cavi bipolari   : blu-marrone;
cavi tripolari : giallo/verde-blu-marrone oppure marrone-nero-grigio;
cavi quadripolari: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;
cavi pentapolari : giallo/verde-blu-marrone-nero-grigio oppure blu-marrone-nero-grigio-nero.

Schermo: a calza di fili di rame ricotto non stagnato. Percentuale di copertura superiore al 50%.

Guaina: PVC di qualità R16 a ridotta emissione di alogeni (gas corrosivi).
Colore: grigio chiaro.

Contrassegni: marcatura continua sulla guaina « ICEL  FG16OH2R16–0,6/1 kV sezione nominale ECOGAMMA data di fabbricazione  Made in Italy  Cca-s3,d1,a3 ».
Marcatura metrica progressiva.

Temperatura minima di installazione e manipolazione: 0 °C

Temperatura massima di esercizio: 90 °C sul conduttore.

Temperatura minima di esercizio: -15 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 250 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 8 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024, 35026.

Conizioni di impiego: all'interno, in ambienti anche bagnati ed all'esterno; posa fissa su muratura e strutture metalliche; ammessa la posa interrata.
Destinati normalmente all’interconnessione tra parti di macchinari da costruzione, comprese le macchine utensili, quando è richiesto un certo grado di protezione contro l’interferenza elettromagnetica.
I cavi G16 sono adatti per applicazioni generali nei lavori di costruzione soggetti a prescrizioni di reazione al fuoco;
per installazioni in fasci per ambienti a maggior rischio in caso d’incendio come da norma CEI 64-8:V4 sezione 751.04.2.8.a, avendo classe di reazione al fuoco Cca-s3,d1,a3.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi saranno riportate nella norma CEI 20-67.
