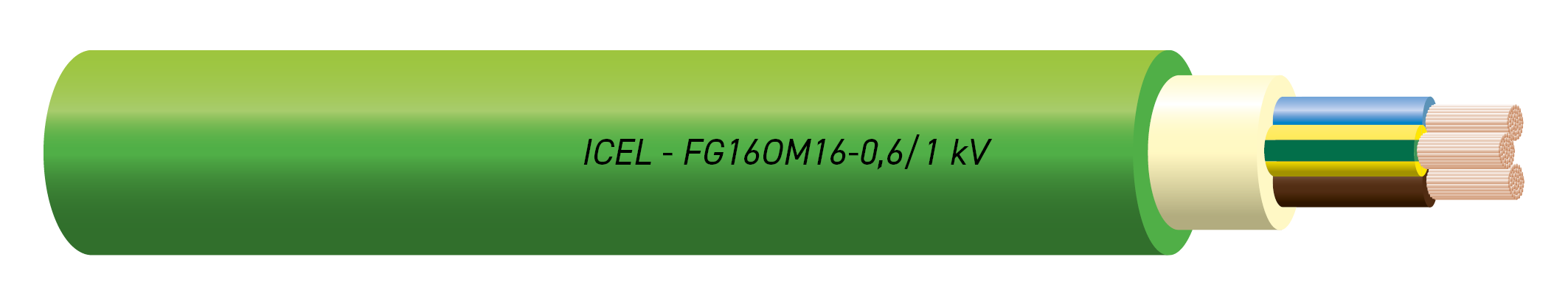

FG16OM16–0,6/1 kV

Reazione al Fuoco CPR: Cca-s1b,d1,a1

Cavi multipolari per comando e segnalamento, isolati con gomma G16, sotto guaina termoplastica, con conduttori flessibili per posa fissa. Non propaganti l'incendio e a basso sviluppo di fumi e gas tossici e corrosivi.

.
.


.
.



Tab. CEI-UNEL 35328

CAVI PER COMANDO E SEGNALAMENTO

Sezione nominale
Diametro massimo dei Fili del conduttore
Spessore medio isolante
Diametro indicativo anime
Spessore medio guaina
Diametro Esterno massimo
Peso indicativo del cavo
Resistenza
Elettrica
a 20 °C
massima
n° x mm²
mm
mm
mm
mm
mm
g/m
ohm/km
5 G 1,5
0,26
0,7
2,9
1,8
14,4
230
13,3
7 G 1,5
0,26
0,7
2,9
1,8
15,4
275
13,3
10 G 1,5
0,26
0,7
2,9
1,8
18,7
365
13,4
12 G 1,5
0,26
0,7
2,9
1,8
19,3
410
13,4
16 G 1,5
0,26
0,7
2,9
1,8
21,1
510
13,4
19 G 1,5
0,26
0,7
2,9
1,8
22,1
580
13,4
24 G 1,5
0,26
0,7
2,9
1,8
25,4
700
13,5
7 G 2,5
0,26
0,7
3,4
1,8
16,8
310
7,98
10 G 2,5
0,26
0,7
3,4
1,8
20,6
395
8,06
12 G 2,5
0,26
0,7
3,4
1,8
21,3
445
8,06
16 G 2,5
0,26
0,7
3,4
1,8
23,3
545
8,06
19 G 2,5
0,26
0,7
3,4
1,8
24,5
615
8,06
24 G 2,5
0,26
0,7
3,4
1,8
28,3
750
8,10
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).



FG16OM16-0,6/1 kV per comando e segnalamento

Tensione nominale: Uo/U  0,6/1 kV (0,9/1,5 kV in c.c.)

Tensione massima: 1,8 kV in c.c. anche verso terra

Norme: CEI 20-13; CEI Unel 35328; CEI 20-11; CEI EN e IEC 60228 (CEI 20-29); CEI EN 50399; CEI EN 60754-2 (CEI 20-37/2); CEI EN 61034-2 (CEI 20-37/3-1); CEI EN 60332-1-2 (CEI 20-35), EN 13501-6 (CEI UNEL 35016); CEI EN 50575:2014+A1:2016; CEI 64-8:V4.

Regolamento Prodotti da Costruzione: 305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore a corda flessibile di rame rosso ricotto classe 5 CEI EN IEC 60228.

Isolante: gomma etilenpropilenica ad alto modulo (HEPR), di qualità G16 senza alogeni, a basso sviluppo di fumi e gas tossici e corrosivi.

Colore delle anime:
nere con numerazione progressiva bianca con o senza anima giallo/verde.

Guaina: mescola termoplastica di qualità M16 senza alogeni, a basso sviluppo di fumi e gas tossici e corrosivi.
Colore: verde.

Contrassegni: marcatura continua sulla guaina « ICEL noSmoke FG16OM16-0,6/1 kV sezione nominale CEI 20-13 IEMMEQU EFP data di fabbricazione Made in Italy  Cca-s1b,d1,a1 »; all’interno il filetto distintivo IEMMEQU.
Marcatura metrica progressiva

Temperatura minima di installazione e manipolazione: 0 °C

Temperatura massima di esercizio: 90 °C sul conduttore.

Temperatura minima di esercizio: -15 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 250 °C sul conduttore (durata massima 5 secondi)

Raggio minimo di curvatura: 6 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024, 35026.

Condizioni di impiego:
all'interno, in ambienti anche bagnati ed all'esterno; posa fissa su muratura e strutture metalliche; ammessa la posa interrata.
Questi cavi sono adatti per applicazioni generali nei lavori di costruzione soggetti a prescrizioni di reazione al fuoco; per installazioni in fasci in ambienti a maggior rischio in caso d’incendio per l’elevata densità di affollamento o per l’elevato tempo di sfollamento o per l’elevato danno ad animali e cose come da norma CEI 64-8:V4 sezione 751.04.3a, avendo classe di reazione al fuoco Cca-s1b,d1,a1
