FG16R16–0,6/1 kV

Reazione al Fuoco CPR: Cca-s3,d1,a3

Cavi unipolari per energia, isolati con gomma G16, sotto guaina di PVC, con conduttori flessibili per posa fissa. Non propaganti l'incendio, a ridotta emissione di alogeni (gas corrosivi).

.
.


.
.



Tab. CEI-UNEL 35318

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Diametro indicativo anime
Spessore medio Guaina
Diametro esterno massimo
Peso indicativo del Cavo
Resistenza Elettrica
a 20 °C
massima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
1 x 1,5
0,26
0,7
2,9
1,4
8,2
79
13,3
1 x 2,5
0,26
0,7
3,4
1,4
8,7
94
7,98
1 x 4
0,31
0,7
3,9
1,4
9,3
112
4,95
1 x 6
0,31
0,7
4,4
1,4
9,9
139
3,30
1 x 10
0,41
0,7
5,3
1,4
10,9
188
1,91
1 x 16
0,41
0,7
6,4
1,4
11,4
227
1,21
1 x 25
0,41
0,9
8,2
1,4
13,2
331
0,780
1 x 35
0,41
0,9
9,5
1,4
14,6
425
0,554
1 x 50
0,41
1,0
11,2
1,4
16,4
579
0,386
1 x 70
0,51
1,1
13,2
1,4
18,3
784
0,272
1 x 95
0,51
1,1
14,7
1,5
20,4
989
0,206
1 x 120
0,51
1,2
16,6
1,5
22,4
1250
0,161
1 x 150
0,51
1,4
18,6
1,6
24,8
1540
0,129
1 x 185
0,51
1,6
20,7
1,7
27,2
1890
0,106
1 x 240
0,51
1,7
23,5
1,8
30,4
2410
0,0801
1 x 300
0,51
1,8
26,1
1,8
33,0
3030
0,0641
1 x 400
0,51
2,0
29,8
2,0
37,7
4020
0,0486

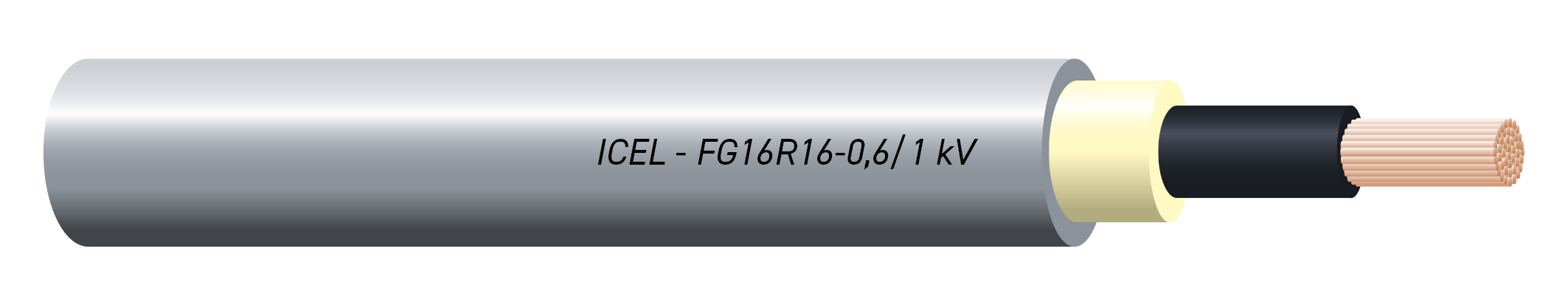

FG16R16–0,6/1 kV     Unipolare flessibile

Tensione nominale: Uo/U  0,6/1 kV   (0,9/1,5 kV in c.c.)

Tensione massima: 1,8 kV in c.c. anche verso terra.

Norme: CEI 20-13, CEI 20-11; CEI EN e IEC 60228 (CEI 20-29); CEI EN 50399; CEI EN 60754-2 (CEI 20-37/2); CEI EN 60332-1-2 (CEI 20-35); CEI EN 50575:2014+A1:2016; CEI 64-8:V4.

Regolamento Prodotti da Costruzione: 305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: in rame ricotto non stagnato, a corda flessibile classe 5 CEI EN IEC 60228.

Isolante: gomma etilenpropilenica ad alto modulo (HEPR), di qualità G16, a ridotta emissione di alogeni (gas corrosivi).

Colore delle anime: nero

Guaina: PVC di qualità R16 a ridotta emissione di alogeni (gas corrosivi). Colore: grigio chiaro.

Contrassegni: marcatura continua sulla guaina  ICEL oppure LOMBARDA FG16R16-0,6/1 kV sezione nominale IEMMEQU EFP ECOGAMMA  data di fabbricazione  Made in Italy   Cca-s3,d1,a3 ; all’interno il filetto distintivo IEMMEQU.
Marcatura metrica progressiva.

Temperatura minima di installazione e manipolazione: 0 °C

Temperatura massima di esercizio: 90 °C sul conduttore.

Temperatura minima di esercizio: -15 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 250 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 4 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024, 35026.

Conizioni di impiego: all'interno, in ambienti anche bagnati ed all'esterno; posa fissa su muratura e strutture metalliche; ammessa la posa interrata.
I cavi G16 sono adatti per applicazioni generali nei lavori di costruzione soggetti a prescrizioni di reazione al fuoco; per installazioni in fasci per ambienti a maggior rischio in caso d’incendio come da norma CEI 64-8:V4 sezione 751.04.2.8.a, avendo classe di reazione al fuoco Cca-s3,d1,a3.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi saranno riportate nella norma CEI 20-67.
