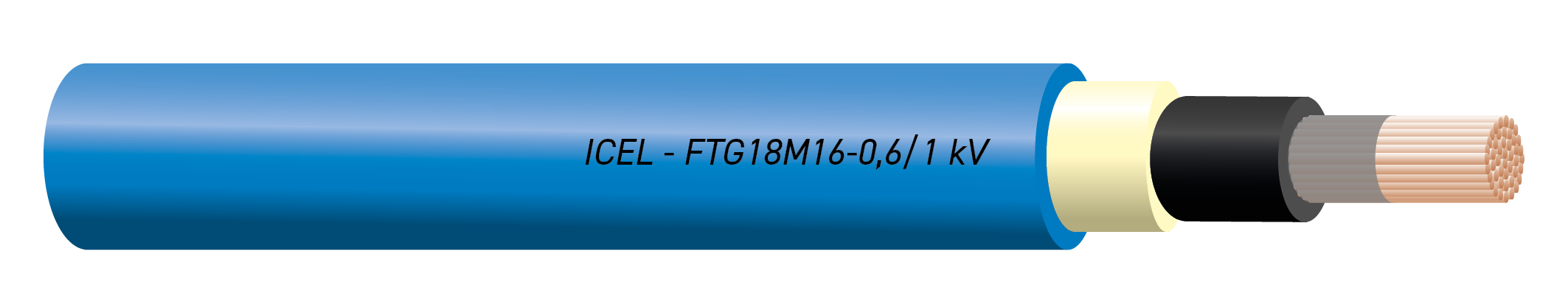

FTG18M16–0,6/1 kV

Cavi resistenti al fuoco, unipolari per energia, isolati con gomma G18, sotto guaina termoplastica, con conduttori flessibili per posa fissa. Non propaganti l'incendio e a basso sviluppo di fumi e gas tossici e corrosivi.

.


.


Sezione
Nominale
Diametro massimo
dei Fili del
conduttore
Spessore medio
Isolante
Diametro indicativo
anime
Spessore medio
Guaina
Diametro Esterno
massimo
Peso indicativo
del Cavo
Resistenza Elettrica
a 20 °C
massima
n° x mm²
mm
mm
mm
mm
mm
g/m
ohm/km
1 x 1,5
0,26
1,0
4,0
1,4
7,7
64
13,3
1 x 2,5
0,26
1,0
4,5
1,4
8,2
81
7,98
1 x 4
0,31
1,0
5,0
1,4
8,8
100
4,95
1 x 6
0,31
1,0
5,6
1,4
9,4
131
3,30
1 x 10
0,41
1,0
6,6
1,4
10,3
180
1,91
1 x 16
0,41
1,0
7,6
1,4
11,4
240
1,21
1 x 25
0,41
1,2
9,2
1,4
13,2
360
0,780
1 x 35
0,41
1,2
10,4
1,4
14,5
468
0,554
1 x 50
0,41
1,4
12,2
1,4
17,0
648
0,386
1 x 70
0,51
1,4
13,6
1,4
18,7
850
0,272
1 x 95
0,51
1,6
15,7
1,5
21,6
1080
0,206
1 x 120
0,51
1,6
17,3
1,6
23,8
1380
0,161
1 x 150
0,51
1,8
19,3
1,6
25,0
1680
0,129
1 x 185
0,51
2,0
21,4
1,7
28,2
2000
0,126
1 x 240
0,51
2,2
24,4
1,8
31,3
2550
0,0801





CONDIZIONI DI IMPIEGO: Adatti per istallazioni a fascio in ambienti a maggior rischio in caso d’incendio per l’elevata densità di affollamento o per l’elevato tempo di sfollamento in caso di incendio, o per l’elevato danno ad animali e cose come, ad esempio aerostazioni, stazioni ferroviarie, stazioni marittime, metropolitane, gallerie stradali e ferroviari, come da Norma  CEI 64-8:V4 sezione 751.04.3a avendo Classe di reazione al fuoco B2ca-s1a,d1,a1. Per i cavi installati in gallerie ferroviarie ricadenti nel campo di applicazione del Regolamento UE 1303/2014 si rimanda alle prescrizioni date dal regolamento stesso. Adatti in ambienti interni o esterni anche bagnati, per posa fissa in aria libera , in tubo o canaletta, su muratura e strutture metalliche o sospesa; ammessa la posa interrata. Ulteriori istruzioni e avvertenze per l’uso di questi cavi sono riportate nella norma CEI 20-67.

I cavi “noBurn” con certificazione IEMMEQU, sono marcati CEI 20-45 (PH 120) per indicare che sono resistenti al fuoco conformemente alle norme CEI EN 50200 e CEI EN 50362 che prevedono un tempo minimo di funzionamento del cavo in prova, sottoposto a fuoco diretto e shock meccanico, di 120 minuti a 820°C;

CARATTERISTICHE COSTRUTTIVE
CONDUTTORE:
A corda flessibile di rame rosso ricotto, classe 5. CEI EN/IEC 60228. Ricoperto da nastro micato avente funzione antifuoco.
ISOLANTE:
Gomma di qualità G18 senza alogeni, a basso sviluppo di fumi e gas tossici e corrosivi.
COLORE DELLE ANIME:
Nero.
GUAINA:

Mescola termoplastica di qualità M16 senza alogeni, a basso sviluppo di fumi e gas tossici e corrosivi.
COLORE GUAINA:
Blu.
ES. DI MARCATURA SULLA GUAINA:
Marcatura continua sulla guaina:
 « ICEL noBurn FTG18M16-0,6/1 kV sezione nominale CEI 20-45 (PH 120) IEMMEQU EFP data di fabbricazione Made in Italy »; all’interno il filetto distintivo IEMMEQU. Marcatura metrica progressiva.

CARATTERISTICHE
CPR EN 50399
EN IEC 60332-1-2; CEI 20-35
TENSIONE NOMINALE:
Uo/U 600/1000 V
TEMPERATURA MIN. INSTALLAZIONE: 0°c
TEMPERATURA MIN. ESERCIZIO: -15°c
TEMPERATURA ESERCIZIO SUL CONDUTTORE: 90°c
TEMPERATURA CORTOCIRCUITO: 90°c
TRAZIONE: 5 Kg/mm2
RAGGIO MIN. DI CURVATURA: 14 x Øe.


NORME
CEI 20-45; CEI EN 50200 (CEI 20-36/4-0) per cavi Ø ≤ 20 mm; CEI EN  50362 (CEI 20-36/5-0) per cavi Ø > 20 mm; CEI 20-11; CEI EN/IEC 60228;
CEI EN/IEC60332-3-24 (CEI 20-22 III cat. C); CEI EN 60332-1-2 (CEI 20-35); CEI EN 50267-2-1 (CEI 20-37/2-1); CEI EN 61034-1 (CEI 20-37/3-0);
CEI EN 61034-2 (CEI 20-37/3-1); CEI 20-37/4-0.

REGOLAMENTO PRODOTTI DA COTRUZIONI
305/2011 EU.CPR

DIRETTIVE EUROPEE
2014/35/UE (B.T.) - 2011/65/CE ; 2015/863/EU (RoHS).
