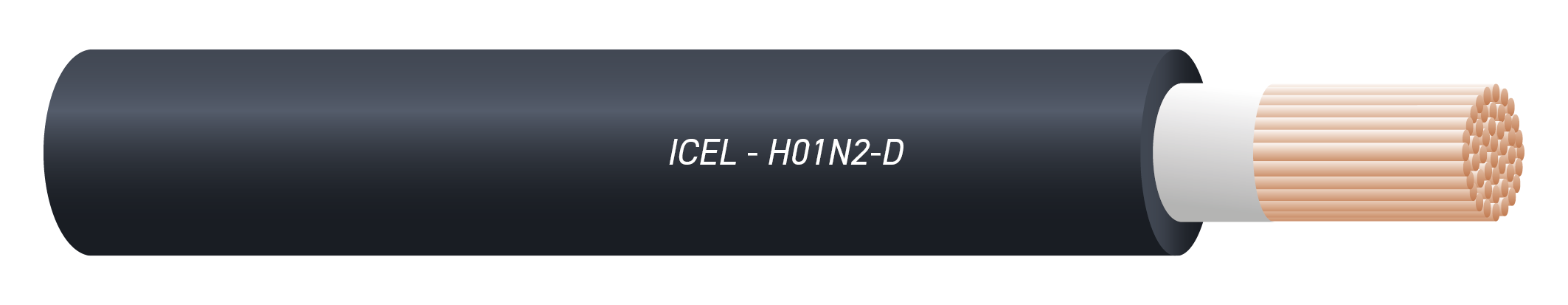

H01N2-D

Cavi unipolari flessibilissimi per saldatrici ad arco, con rivestimento in gomma, con conduttore in rame rosso.

.



.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Guaina
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
n x mm²
mm
mm
mm
mm
g/m
ohm/km
1 x 10
0,21
2,0
7,7
9,7
135
1,91
1 x 16
0,21
2,0
8,8
11,0
198
1,21
1 x 25
0,21
2,0
10,1
12,7
285
0,780
1 x 35
0,21
2,0
11,4
14,2
385
0,554
1 x 50
0,21
2,2
13,2
16,5
550
0,386
1 x 70
0,21
2,4
15,3
19,2
750
0,272
1 x 95
0,21
2,6
17,1
21,4
1015
0,206
1 x 120
0,51
2,8
19,2
24,0
1250
0,161
1 x 150
0,51
3,0
21,1
26,4
1540
0,129
1 x 185
0,51
3,2
23,1
28,9
1800
0,106
1 x 240
0,51
3,4
25,8
32,1
2100
0,0801

flessì H01N2-D Unipolare flessibilissimo sotto guaina di gomma reticolata

Tensione nominale: Uo/U =100/100 V

Norme: CEI EN 50525-1, CEI EN 50525-2-81, CEI 20-107-1, CEI 20-107-2-81, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35).

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: corda flessibile di rame rosso ricotto, classe 6 fino a 95 mm² e classe 5 da 120 mm² in su conformi a CEI EN IEC 60228.

Guaina: Gomma di qualità EM5 colore nero, a richiesta e per quantitativi da concordare, può essere fornito con altri monocolori.

Contrassegni: marcatura continua sulla guaina « LOMBARDA H01N2-D sezione nominale IEMMEQU <HAR> anno di fabbricazione Made in Italy».

Temperatura minima di installazione e manipolazione: -20 °C

Temperatura massima di esercizio: 85 °C sul conduttore.

Temperatura minima di esercizio: -35 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche.

Temperatura massima di corto circuito: 250°C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 4 volte la dimensione esterna maggiore se inferiore a 12 mm; 5 volte se compreso tra 12 e 20 mm; 6 volte se superiore.
Per avvolgimenti ripetuti 6 volte la dimensione esterna maggiore se inferiore a 20 mm; 8 volte se superiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI EN 50565-1 e CEI EN 50565-2.

Condizioni di impiego: cavi per saldatura ad arco, per uso con portaelettrodi portatili a 100 V.

ATTENZIONE: le norme Europee raccomandano per l’uso su saldatrici industriali ad arco e per saldatrici per hobbistica i soli cavi in gomma reticolata corrispondenti alla norma CEI EN50525-2-81, non ammettendo l’utilizzo di cavi in PVC che potrebbero divenire pericolosi non essendo in grado di superare la prova speciale per la resistenza alle particelle calde comunemente prodotte durante la saldatura.
