H03V2V2H2-F

Cavi piatti flessibili per energia isolati con PVC, sotto guaina leggera di PVC, con temperatura massima in servizio continuo di 90 °C.

.



.
.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza Elettrica a
20 °C
massima
Resistenza d'Isolamento
a 90 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,5
0,21
0,5
0,6
3,0 x 4,9
3,7 x 5,9
28,5
39,0
0,011
2 x 0,75
0,21
0,5
0,6
3,2 x 5,2
3,8 x 6,3
34,5
26,0
0,010

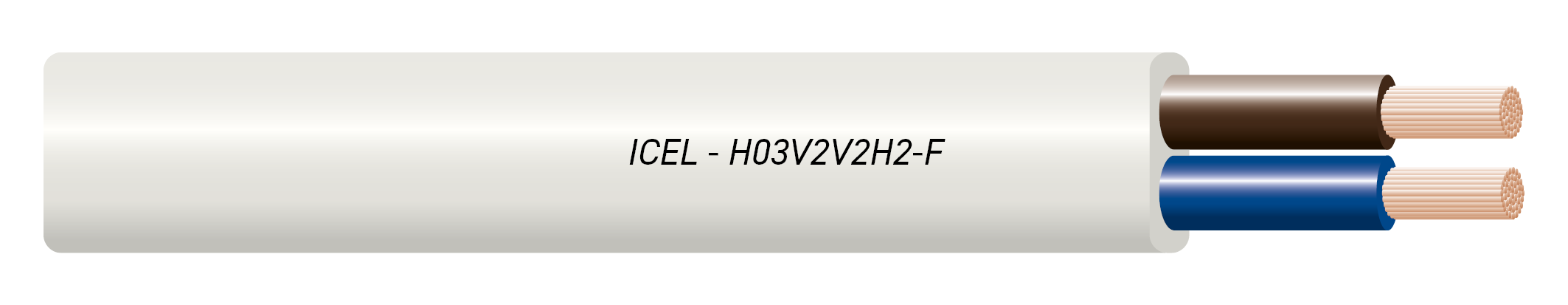

H03V2V2H2-F multipolare flessibile piatto sotto guaina

Tensione nominale: Uo/U  300/300 V

Norme: CEI EN 50525-1, CEI EN 50525-2-11, CEI 20-107-1, CEI 20-107-2-11 opp. CEI EN 50525-2-51 per H05VV5-F,CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35).

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI3.

Colore delle anime: blu-marrone

Guaina: PVC di qualità TM3.
Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni: stampigliatura continua sulla guaina: da una parte « ICEL H03V2V2H2-F IEMMEQU <HAR> ECOGAMMA »;
dalla parte opposta « sezione nominale , anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 90 °C sul conduttore; l’alta temperatura può essere causata da un’elevata temperatura ambiente e/o dal calore generato dall’apparecchiatura in cui sono installati i cavi.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 0,75 mm²:
sezione (mm²)  0,5 - 0,75
portata (A)           3   -   6

Condizioni di impiego: per il collegamento di apparecchi domestici in cui il cavo viene fatto funzionare ad alta temperatura; non adatti per impiego all’esterno, in officine industriali o agricole, e per utensili portatili non domestici.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari.
La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
