H03VV-F

Reazione al Fuoco CPR: Eca

Cavi flessibili per energia isolati con PVC, sotto guaina leggera di PVC.

.
.



.
.


Sezione Nominale
Diametro
massimo
dei Fili del
conduttore
Spessore
medio
Isolante
Spessore
medio
Guaina
Dimensioni
esterne
del Cavo
MIN
Dimensioni
esterne
del Cavo
MAX
Peso
indicativo
del Cavo
Resistenza
Elettrica
a 20 °C
massima
Resistenza
d'isolamento
a 70 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,5
0,21
0,5
0,6
4,6
5,9
41
39,0
0,011
2 x 0,75
0,21
0,5
0,6
4,9
6,3
48
26,0
0,010
3 G 0,5
0,21
0,5
0,6
4,9
6,3
48
39,0
0,011
3 G 0,75
0,21
0,5
0,6
5,2
6,7
57
26,0
0,010
4 G 0,5
0,21
0,5
0,6
5,4
6,9
58
39,0
0,011
4 G 0,75
0,21
0,5
0,6
5,7
7,3
70
26,0
0,010

Su esplicita richiesta per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).

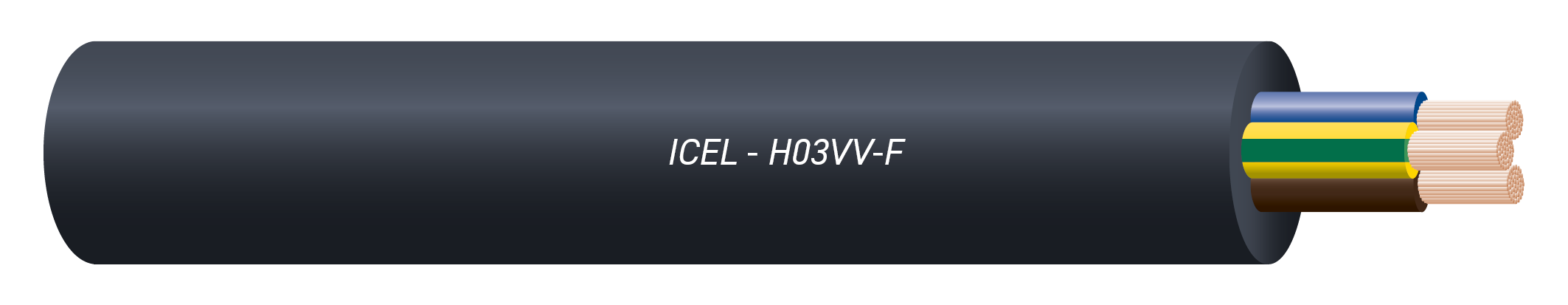

H03VV-F Multipolare flessibile rotondo sotto guaina

Tensione nominale: Uo/U 300/300 V

Norme: CEI EN 50525-1, CEI EN 50525-2-11, CEI 20-107-1, CEI 20-107-2-11, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione305/2011 EU.

Direttive Europee:
2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI2.

Colore delle anime:
cavi bipolari: blu-marrone;
cavi tripolari: giallo/verde-blu-marrone oppure marrone-nero-grigio;
cavi quadripolari: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;

Guaina: PVC di qualità TM2. Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni:
stampigliatura continua sulla guaina: da una parte « ICEL H03VV-F IEMMEQU <HAR> ECOGAMMA EN BS 50525  Eca »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 60 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 1 mm²:
sezione (mm²) 0,5   0,75   1
portata (A)         3        6      10

Condizioni di impiego: per installazione in locali domestici, cucine, uffici; per l’alimentazione di apparecchi portatili leggeri.
Non adatti per l’impiego all’esterno, in officine industriali o agricole e per utensili portatili non domestici.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
