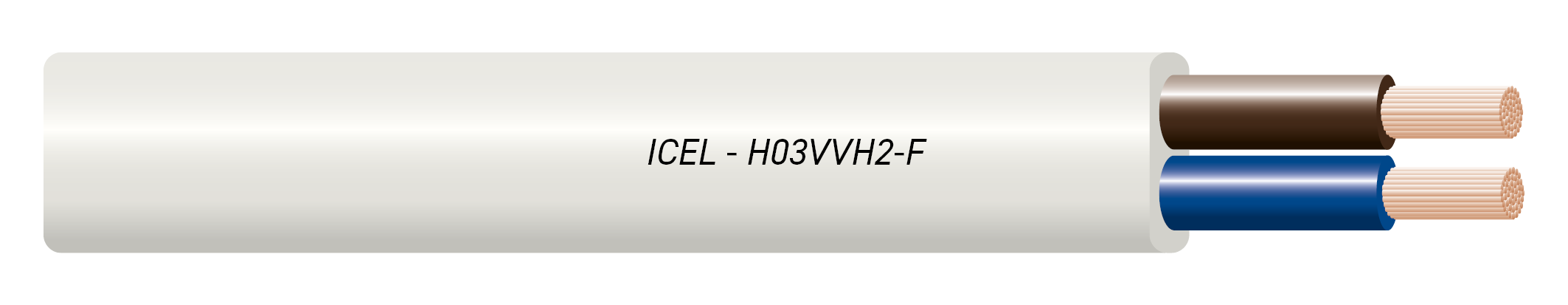

H03VVH2-F

Reazione al Fuoco CPR: Eca

Cavi piatti flessibili per energia isolati con PVC, sotto guaina leggera di PVC.

.
.



.
.

Sezione Nominale
Diametro massimo dei Fili del
conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni
esterne del Cavo
MIN
Dimensioni
esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza Elettrica a
20 °C
massima
Resistenza d'Isolamento
a 70 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,5
0,21
0,5
0,6
3,0 x 4,9
3,7 x 5,9
30
39,0
0,011
2 x 0,75
0,21
0,5
0,6
3,2 x 5,2
3,8 x 6,3
35
26,0
0,010

H03VVH2-F Multipolare flessibile piatto sotto guaina

Tensione nominale: Uo/U 300/300 V

Norme: CEI EN 50525-1, CEI EN 50525-2-11, CEI 20-107-1, CEI 20-107-2-11, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI2.

Colore delle anime: blu-marrone

Guaina: PVC di qualità TM2.
Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni: stampigliatura continua sulla guaina: da una parte « ICEL H03VVH2-F IEMMEQU <HAR> ECOGAMMA EN BS 50525  Eca »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy» .

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 60 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 0,75 mm²:
sezione (mm²) 0,5  - 0,75
portata (A)          3    -   6

Condizioni di impiego: per installazione in locali domestici, cucine, uffici; per l’alimentazione di apparecchi portatili leggeri. Non adatti per l’impiego all’esterno, in officine industriali o agricole e per utensili portatili non domestici.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
