H05RR-F

Cavi multipolari flessibili per energia, isolati in gomma, sotto guaina media di gomma.

.



.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni esterne del Cavo MIN
Dimensioni esterne del Cavo MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
n x mm²
mm
mm
mm
mm
mm
g/m
ohm/km
2 x 0,75
0,21
0,6
0,8
5,7
7,4
58
26,0
2 x 1
0,21
0,6
0,9
6,1
8,0
75
19,5
2 x 1,5
0,26
0,8
1,0
7,6
9,8
105
13,3
2 x 2,5
0,26
0,9
1,1
9,0
11,6
145
7,98
2 x 4
0,31
1,0
1,2
10,6
13,7
200
4.95
3 G 0,75
0,21
0,6
0,9
6,2
8,1
72
26,0
3 G 1
0,21
0,6
0,9
6,5
8,5
83
19,5
3 G 1,5
0,26
0,8
1,0
8,0
10,4
125
13,3
3 G 2,5
0,26
0,9
1,1
9,6
12,4
175
7,98
3 G 4
0,31
1,0
1,2
11,3
14,5
245
4.95
3 G 6
0,31
1,0
1,4
12,8
16,3
305
3,30
4 G 0,75
0,21
0,6
0,9
6,8
8,8
90
26,0
4 G 1
0,21
0,6
0,9
7,1
9,3
100
19,5
4 G 1,5
0,26
0,8
1,1
9,0
11,6
150
13,3
4 G 2,5
0,26
0,9
1,2
10,7
13,8
220
7,98
4 G 4
0,31
1,0
1,3
12,7
16,2
330
4.95
4 G 6
0,31
1,0
1,5
14,2
18,1
400
3,30
5 G 0,75
0,21
0,6
1,0
7,6
9,9
105
26,0
5 G 1
0,21
0,6
1,0
8,0
10,3
120
19,5
5 G 1,5
0,26
0,8
1,1
9,8
12,7
180
13,3
5 G 2,5
0,26
0,9
1,3
11,9
15,3
270
7,98
5 G 4
0,31
1,0
1,4
14,6
18,6
410
4.95
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).

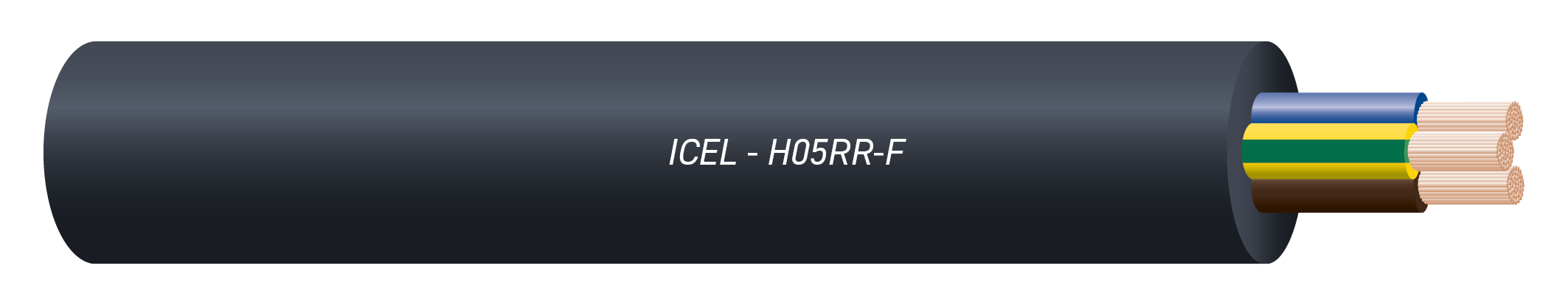

H05RR-F Multipolare flessibile sotto guaina di gomma

Tensione nominale:
 Uo/U  300/500 V

Norme: CEI EN 50525-1, CEI EN 50525-2-21; CEI 20-107-1, CEI 20-107-2-21; CEI EN e IEC 60228 (CEI 20-29).

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS). Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: Gomma di qualità EI4.

Colore delle anime:
cavi bipolari: blu-marrone;
cavi tripolari: giallo/verde-blu-marrone oppure marrone-nero-grigio;
cavi quadripolari: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;
cavi pentapolari: giallo/verde-blu-marrone-nero-grigio oppure blu-marrone-nero-grigio-nero;

Guaina: Gomma di qualità EM3.
Colore: nero; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

Contrassegni: marcatura continua sulla guaina « LOMBARDA H05RR-F sezione nominale mm² IEMMEQU <HAR>, data di fabbricazione Made in Italy».

Temperatura minima di installazione e manipolazione: -
25 °C

Temperatura massima di esercizio: 60 °C sul conduttore

Temperatura minima di esercizio: -40 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 200 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 4 volte la dimensione esterna maggiore se inferiore a 12 mm; 5 volte se compreso tra 12 e 20 mm;
Per installazioni fisse 3 volte la dimensione esterna maggiore se inferiore a 12 mm; 4 volte se superiore;
Per avvolgimenti ripetuti 6 volte la dimensione esterna maggiore se inferiore a 20 mm.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 1 mm²:
sezione (mm²) 0,75 - 1
portata (A)         6   -  10

Condizioni di impiego:
per uso in locali domestici, cucine, uffici; per alimentazione di apparecchi portatili o mobili leggeri;
non adatti per posa all’esterno, in officine industriali o agricole e per l’alimentazione di utensili elettrici non domestici.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

Per i cavi non è richiesta la conformità alla direttiva RoHS ma tutti i cavi contenuti in questo folder possono essere utilizzati in apparecchiature che ricadono nella direttiva stessa in quanto ne soddisfano i requisiti.
