H05V-K

Reazione al Fuoco CPR: Eca

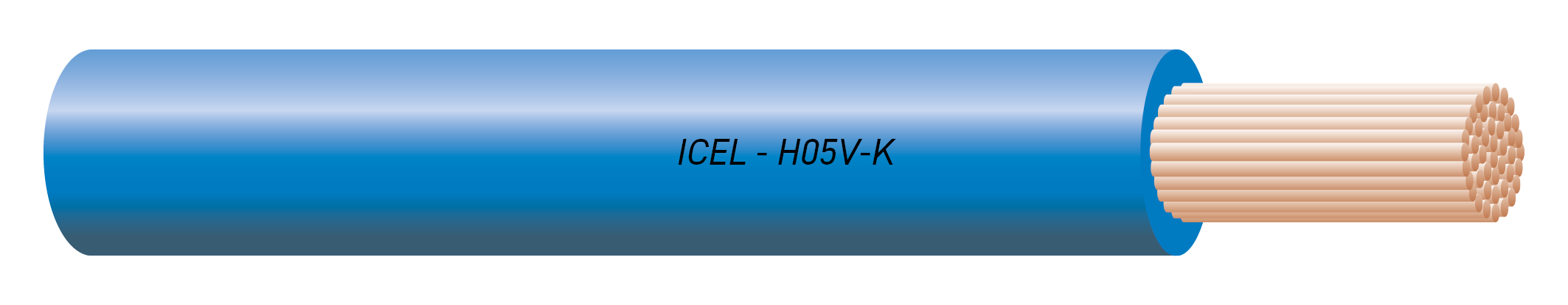

Cavi unipolari flessibili per energia isolati con PVC, senza guaina, per cavetteria interna.

.
.



.
.



Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
Resistenza d'Isolamento
a 70 °C
minima
mm²
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
0,5
0,21
0,6
2,1
2,5
10
39,0
0,013
0,75
0,21
0,6
2,2
2,7
12
26,0
0,011
1
0,21
0,6
2,4
2,8
15
19,5
0,010

H05V-K  Unipolare flessibile fino a 1 mm²

Tensione nominale: Uo/U  300/500 V

Norme: CEI EN 50525-1, CEI EN 50525-2-31, CEI 20-107-1, CEI 20-107-2-31, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione
: 305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: in rame ricotto non stagnato flessibile classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI1.

Colore dell'isolante:
blu, blu scuro, blu chiaro, nero, marrone, grigio, giallo/verde, rosso, bianco, turchese, viola, arancione, rosa, verde, giallo e tutte le combinazioni bicolori di questi colori.

*Contrassegni: stampigliatura continua sull'isolante: da una parte « ICEL H05V-K IEMMEQU <HAR> ECOGAMMA  Eca »;
dalla parte opposta  « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 70 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 160 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 4 volte il diametro esterno.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 1 mm²:
sezione (mm²) 0,5 - 0,75 - 1
portata (A)         3  -   6   -  10

Condizioni di impiego: installazione fissa e protetta all'interno di apparecchi o su lampadari; adatti per installazione entro tubazioni in vista o incassate, soltanto per circuiti di segnalazione o comando.
Non ammesse: la posa direttamente o indirettamente interrata, la posa all'esterno o in ambienti bagnati, la posa non protetta e la posa sotto intonaco.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

  *Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
