H05V2V2-F

Reazione al Fuoco CPR: Eca

Cavi flessibili per energia isolati con PVC, sotto guaina media di PVC, con temperatura massima in servizio continuo di 90 °C.

.
.



.
.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza Elettrica a
20 °C
massima
Resistenza d'Isolamento
a 90 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,75
0,21
0,6
0,8
5,7
7,2
57
26,0
0,011
2 x 1
0,21
0,6
0,8
5,9
7,5
65
19,5
0,010
2 x 1,5
0,26
0,7
0,8
6,8
8,6
85
13,3
0,010
2 x 2,5
0,26
0,8
1,0
8,4
10,6
132
7,98
0,0095
2 x 4
0,31
0,8
1,1
9,7
12,1
180
4,95
0,0078
3 G 0,75
0,21
0,6
0,8
6,0
7,6
66
26,0
0,011
3 G 1
0,21
0,6
0,8
6,3
8,0
76
19,5
0,010
3 G 1,5
0,26
0,7
0,9
7,4
9,4
110
13,3
0,010
3 G 2,5
0,26
0,8
1,1
9,2
11,4
170
7,98
0,0095
3 G 4
0,31
0,8
1,2
10,5
13,1
228
4,95
0,0078
4 G 0,75
0,21
0,6
0,8
6,6
8,3
80
26,0
0,011
4 G 1
0,21
0,6
0,9
7,1
9,0
92
19,5
0,010
4 G 1,5
0,26
0,7
1,0
8,4
10,5
133
13,3
0,010
4 G 2,5
0,26
0,8
1,1
10,1
12,5
199
7,98
0,0095
4 G 4
0,31
0,8
1,2
11,5
14,3
297
4,95
0,0078
5 G 0,75
0,21
0,6
0,9
7,4
9,3
90
26,0
0,011
5 G 1
0,21
0,6
0,9
7,8
9,8
118
19,5
0,010
5 G 1,5
0,26
0,7
1,1
9,3
11,6
170
13,3
0,010
5 G 2,5
0,26
0,8
1,2
11,2
13,9
249
7,98
0,0095
5 G 4
0,31
0,8
1,4
13,0
16,1
331
4,95
0,0078
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).

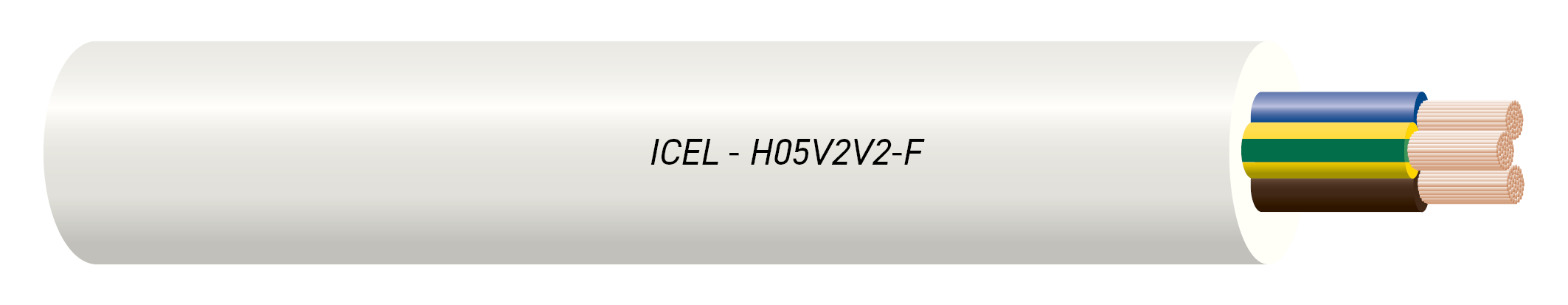

H05V2V2-F multipolare flessibile rotondo sotto guaina

Tensione nominale: Uo/U  300/500 V

Norme: CEI EN 50525-1, CEI EN 50525-2-11, CEI 20-107-1, CEI 20-107-2-11, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI3.

Colore delle anime:
bipolare: blu-marrone
tripolare: giallo/verde-blu-marrone oppure marrone-nero-grigio;
quadripolare: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;
pentapolare: giallo/verde-blu-marrone-nero-grigio oppure blu-marrone-nero-grigio-nero

Guaina: PVC di qualità TM3.
Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni: stampigliatura continua sulla guaina: da una parte « ICEL H05V2V2-F IEMMEQU <HAR> ECOGAMMA  Eca »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 90 °C sul conduttore; l’alta temperatura può essere causata da un’elevata temperatura ambiente e/o dal calore generato dall’apparecchiatura in cui sono installati i cavi.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore se inferiore a 12 mm; 6 volte se superiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore se inferiore a 12 mm; 4 volte se superiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore se inferiore a 12 mm; 8 volte se superiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 0,75 mm²:
sezione (mm²)  0,75 - 1
portata (A)          6  -  10

Condizioni di impiego: per il collegamento di apparecchi domestici in cui il cavo viene fatto funzionare ad alta temperatura; non adatti per impiego all’esterno, in officine industriali o agricole, e per utensili portatili non domestici.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari.
La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
