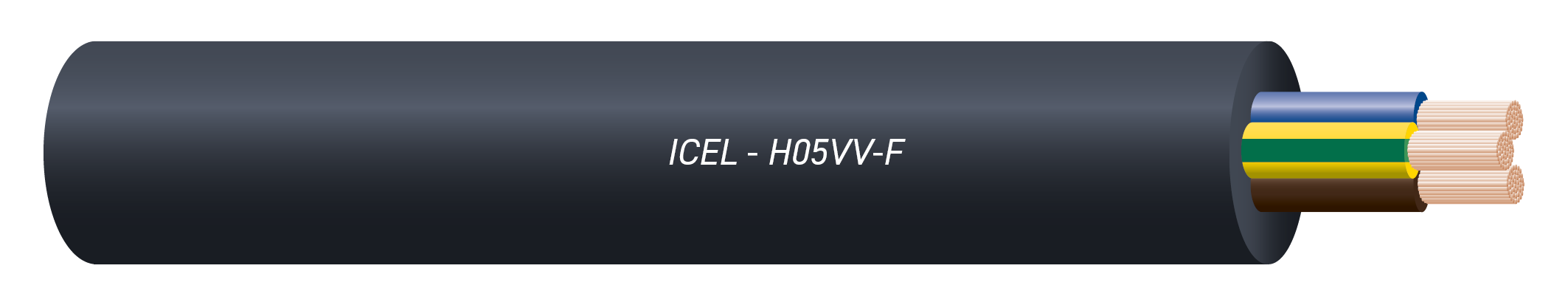

H05VV-F

Reazione al Fuoco CPR: Eca

Cavi flessibili per energia isolati con PVC, sotto guaina media di PVC.

.
.



.
.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza Elettrica
a 20 °C
massima
Resistenza d'Isolamento a 70 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,75
0,21
0,6
0,8
5,7
7,2
61
26,0
0,011
2 x 1
0,21
0,6
0,8
5,9
7,5
70
19,5
0,010
2 x 1,5
0,26
0,7
0,8
6,8
8,6
92
13,3
0,010
2 x 2,5
0,26
0,8
1,0
8,4
10,6
140
7,98
0,0095
2 x 4
0,31
0,8
1,1
9,7
12,1
190
4,95
0,0078
3 G 0,75
0,21
0,6
0,8
6,0
7,6
72
26,0
0,011
3 G 1
0,21
0,6
0,8
6,3
8,0
83
19,5
0,010
3 G 1,5
0,26
0,7
0,9
7,4
9,4
115
13,3
0,010
3 G 2,5
0,26
0,8
1,1
9,2
11,4
130
7,98
0,0095
3 G 4
0,31
0,8
1,2
10,5
13,1
240
4,95
0,0078
4 G 0,75
0,21
0,6
0,8
6,6
8,3
88
26,0
0,011
4 G 1
0,21
0,6
0,9
7,1
9,0
105
19,5
0,010
4 G 1,5
0,26
0,7
1,0
8,4
10,5
145
13,3
0,010
4 G 2,5
0,26
0,8
1,1
10,1
12,5
210
7,98
0,0095
4 G 4
0,31
0,8
1,2
11,5
14,3
290
4,95
0,0078
5 G 0,75
0,21
0,6
0,9
7,4
9,3
110
26,0
0,011
5 G 1
0,21
0,6
0,9
7,8
9,8
130
19,5
0,010
5 G 1,5
0,26
0,7
1,1
9,3
11,6
180
13,3
0,010
5 G 2,5
0,26
0,8
1,2
11,2
13,9
265
7,98
0,0095
5 G 4
0,31
0,8
1,4
13,0
16,1
320
4,95
0,0078
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde



H05VV-F Multipolare flessibile rotondo sotto guaina

Tensione nominale: Uo/U 300/500 V

Norme: CEI EN 50525-1, CEI EN 50525-2-11, CEI 20-107-1, CEI 20-107-2-11, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione305/2011 EU.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI2.

Colore delle anime:
cavi bipolari: blu-marrone;
cavi tripolari: giallo/verde-blu-marrone oppure marrone-nero-grigio;
cavi quadripolari: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;
cavi pentapolari: giallo/verde-blu-marrone-nero-grigio oppure blu-marrone-nero-grigio-nero.

Guaina: PVC di qualità TM2.
Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni: stampigliatura continua sulla guaina: da una parte « ICEL H05VV-F IEMMEQU <HAR> ECOGAMMA EN BS 50525  Eca »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 60 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore se inferiore a 12 mm; 6 volte se superiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore se inferiore a 12 mm; 4 volte se superiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore se inferiore a 12 mm; 8 volte se superiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024. Per le sezioni fino a 1 mm²:
sezione (mm²) 0,75  -  1
portata (A)           6   -   10

Condizioni di impiego: per installazione in locali domestici, cucine, uffici; per l’alimentazione di apparecchi portatili leggeri. Non adatti per l’impiego all’esterno, in officine industriali o agricole e per utensili portatili non domestici. I cavi H05VV-F sono adatti per apparecchi domestici anche in ambienti umidi e per apparecchi di cottura e riscaldamento purché non siano a contatto con parti calde o soggetti a radiazioni termiche.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
