H05VV5-F (resistente all’olio)

Cavi piatti flessibili per energia isolati con PVC, sotto guaina media di PVC.

.



.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Spessore medio Guaina
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza Elettrica
a 20 °C
massima
Resistenza d'Isolamento a 70 °C
minima
mm²
mm
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
2 x 0,5
0,21
0,6
0,7
5,2
6,6
52
39,0
0,013
2 x 0,75
0,21
0,6
0,8
5,7
7,2
61
26,0
0,011
2 x 1
0,21
0,6
0,8
5,9
7,5
70
19,5
0,010
2 x 1,5
0,26
0,7
0,8
6,8
8,6
92
13,3
0,010
2 x 2,5
0,26
0,8
1,0
8,4
10,6
140
7,98
0,0095
3 G 0,5
0,21
0,6
0,7
5,5
7,0
63
39,0
0,013
3 G 0,75
0,21
0,6
0,8
6,0
7,6
72
26,0
0,011
3 G 1
0,21
0,6
0,8
6,3
8,0
83
19,5
0,010
3 G 1,5
0,26
0,7
0,9
7,4
9,4
115
13,3
0,010
3 G 2,5
0,26
0,8
1,1
9,2
11,4
130
7,98
0,0095
4 G 0,5
0,21
0,6
0,8
6,2
7,9
79
39,0
0,013
4 G 0,75
0,21
0,6
0,8
6,6
8,3
88
26,0
0,011
4 G 1
0,21
0,6
0,8
6.9
8,7
105
19,5
0,010
4 G 1,5
0,26
0,7
0,9
8,4
10,2
145
13,3
0,010
4 G 2,5
0,26
0,8
1,1
10,1
12,5
210
7,98
0,0095
5 G 0,5
0,21
0,6
0,8
6,8
8,6
100
39,0
0,013
5 G 0,75
0,21
0,6
0,9
7,4
9,3
110
26,0
0,011
5 G 1
0,21
0,6
0,9
7,8
9,8
130
19,5
0,010
5 G 1,5
0,26
0,7
1,0
9,1
11,4
180
13,3
0,010
5 G 2,5
0,26
0,8
1,2
11,2
13,9
265
7,98
0,0095
Su esplicita richiesta e per quantitativi da concordare può essere fornita la versione senza conduttore di protezione (giallo/verde).

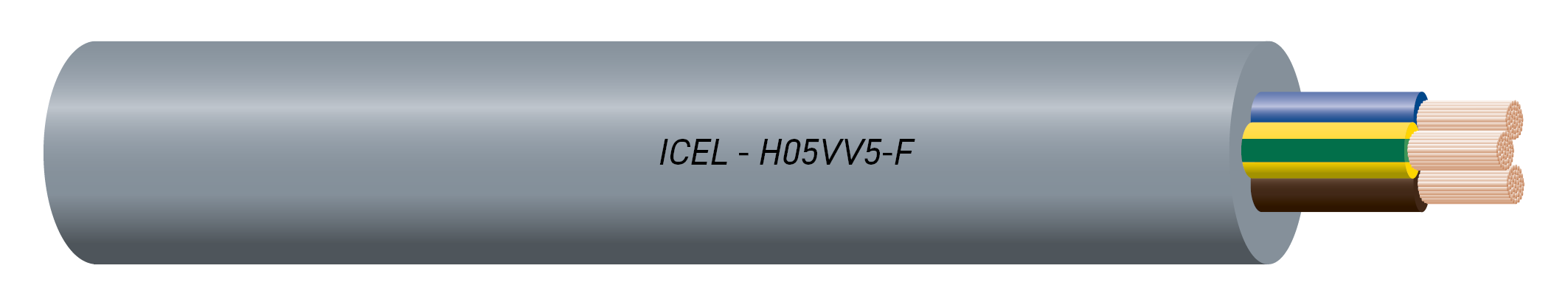

H05VV5-F Multipolare flessibile rotondo sotto guaina resistente all’olio

Tensione nominale: Uo/U =300/500 V

Norme: CEI EN 50525-1, CEI 20-107-1, CEI EN 50525-2-51, CEI 20-107-2-51, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35).

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame rosso ricotto, classe 5 CEI EN IEC 60228. Isolante: PVC di qualità TI2.

Colore delle anime:
cavi bipolari: blu-marrone;
cavi tripolari: giallo/verde-blu-marrone oppure marrone-nero-grigio;
cavi quadripolari: giallo/verde-marrone-nero-grigio oppure blu-marrone-nero-grigio;
cavi pentapolari: giallo/verde-blu-marrone-nero-grigio oppure blu-marrone-nero-grigio-nero;
Per i cavi H05VV5-F è possibile anche la versione con anime nere numerate.

Guaina: PVC di qualità TM5.
Colore: nero o bianco; a richiesta e per quantitativi da concordare può essere fornito con altri monocolori.

* Contrassegni:
stampigliatura continua sulla guaina: da una parte « ICEL H05VV5-F IEMMEQU <HAR> ECOGAMMA »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 60 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 150 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura:
Per movimenti liberi 5 volte la dimensione esterna maggiore se inferiore a 12 mm; 6 volte se superiore;
Per installazioni fisse 3 volte la dimensione esterna maggiore se inferiore a 12 mm; 4 volte se superiore;
Per avvolgimenti ripetuti 7 volte la dimensione esterna maggiore se inferiore a 12 mm; 8 volte se superiore.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.
Per le sezioni fino a 1 mm²:
sezione (mm²) 0,5 - 0,75 - 1
portata (A)         3  -   6   -  10

Condizioni di impiego:
adatti per resistere al contatto con olio minerale generico. Adeguati per installazioni in officine industriali incluse macchine utensili.
Non ammessa l’immersione continua in olio.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
