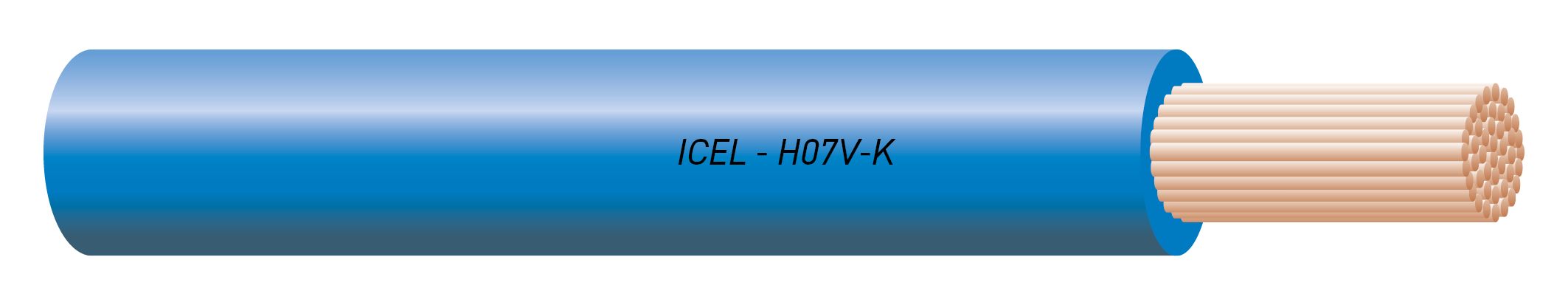

H07V-K

Reazione al Fuoco CPR: Eca

Cavi unipolari flessibili per energia isolati con PVC, senza guaina, per uso generale.

.
.



.
.

Sezione Nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
Resistenza d'Isolamento
a 70 °C
minima
mm²
mm
mm
mm
mm
g/m
ohm/km
Mohm•km
1,5
0,26
0,7
2,8
3,4
21
13,3
0,010
2,5
0,26
0,8
3,4
4,1
32
7,98
0,0095
4
0,31
0,8
3,9
4,8
47
4,95
0,0078
6
0,31
0,8
4,4
5,3
65
3,30
0,0068
10
0,41
1,0
5,7
6,8
110
1,91
0,0065
16
0,41
1,0
6,7
8,1
170
1,21
0,0053
25
0,41
1,2
8,4
10,2
255
0,780
0,0050
35
0,41
1,2
9,7
11,7
345
0,554
0,0043
50
0,41
1,4
11,5
13,9
495
0,386
0,0042
70
0,51
1,4
13,2
16,0
680
0,272
0,0036
95
0,51
1,6
15,1
18,2
900
0,206
0,0036
120
0,51
1,6
16,7
20,2
1135
0,161
0,0032
150
0,51
1,8
18,6
22,5
1410
0,129
0,0032
185
0,51
2,0
20,6
24,9
1920
0,106
0,0032
240
0,51
2,2
23,5
28,4
2260
0,0801
0,0031

H07V-K  Unipolare flessibile oltre 1 mm²

Tensione nominale: Uo/U  450/750 V

Norme
: CEI EN 50525-1, CEI EN 50525-2-31, CEI 20-107-1, CEI 20-107-2-31, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione: 305/2011 EU.

Direttive Europee
: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: in rame ricotto non stagnato, flessibile classe 5 CEI EN IEC 60228.

Isolante: PVC di qualità TI1.

Colore dell'isolante:
blu, blu scuro, blu chiaro, nero, marrone, grigio, giallo/verde, rosso, bianco, turchese, viola, arancione, rosa.

*Contrassegni: stampigliatura continua sull'isolante: da una parte « ICEL H07V-K IEMMEQU <HAR> ECOGAMMA  Eca »;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 70 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 160 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 4 volte il diametro esterno se inferiore a 8 mm; 5 volte se compreso tra 8 e 12 mm; 6 volte se superiore a 12 mm.

Sforzo massimo di trazione: 1,5 kg/mm² di sezione del rame per conduttori flessibili; 5 kg/mm² per conduttori rigidi.

Portate di corrente: vedere CEI-UNEL 35024.

Condizioni di impiego:
installazione entro tubazioni in vista o incassate, o sistemi chiusi similari; adatti per installazione fissa e protetta su o entro apparecchi di illuminazione e all'interno di apparecchiature di interruzione e di comando con tensione nominale fino a Uo/U 0,6/1 kV.
Non ammesse: la posa direttamente o indirettamente interrata, la posa all'esterno o in ambienti bagnati, la posa non protetta e la posa sotto intonaco.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

 *Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
