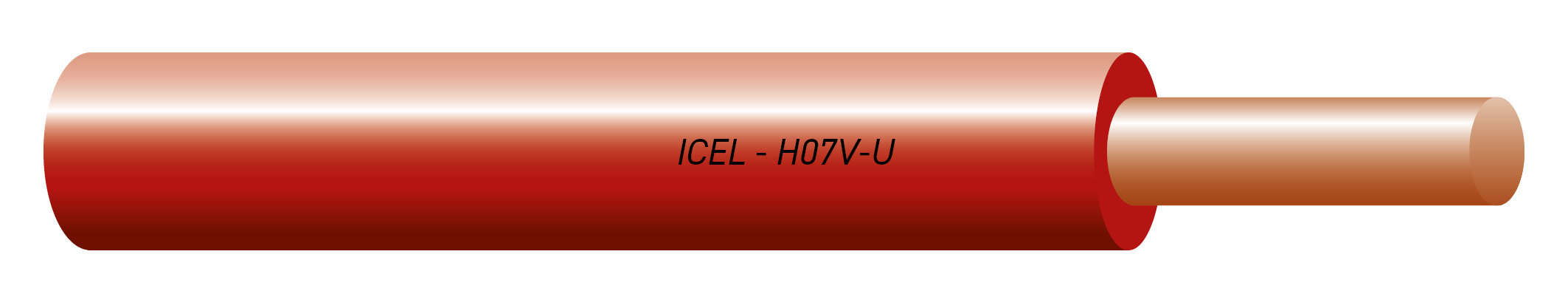

H07V-U

Reazione al Fuoco CPR: Eca

Cavi unipolari rigidi per energia isolati con PVC, senza guaina, per uso generale.

.
.



.
.

Sezione Nominale
Numero dei Fili del conduttore
Spessore medio Isolante
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
Resistenza d'Isolamento
a 70 °C
minima
mm²
n
mm
mm
mm
g/m
ohm/km
Mohm•km
1,5
1
0,7
2,6
3,2
19
12,1
0,011
2,5
1
0,8
3,2
3,9
32
7,41
0,010
4
1
0,8
3,6
4,4
47
4,61
0,0087
6
1
0,8
4,1
5,0
65
3,08
0,0074
10
1
1,0
5,3
6,4
112
1,83
0,0067

H07V-U  Unipolare rigido da 1,5 fino a 10 mm²

Tensione nominale: Uo/U  450/750 V

Norme: CEI EN 50525-1, CEI EN 50525-2-31, CEI 20-107-1, CEI 20-107-2-31, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35), EN 50575:2014+A1:2016.

Regolamento Prodotti da Costruzione305/2011 EU.

Direttive Europee
: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: in rame ricotto non stagnato, a filo unico classe 1 CEI EN IEC 60228.

Isolante: PVC di qualità TI1.

Colore dell'isolante:
blu, blu scuro, blu chiaro, nero, marrone, grigio, giallo/verde, rosso, bianco, turchese, viola, arancione, rosa.

*Contrassegni: stampigliatura continua sull'isolante: da una parte « ICEL H07V-U IEMMEQU <HAR> ECOGAMMA  Eca»;
dalla parte opposta « sezione nominale, anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 70 °C sul conduttore.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 160 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 4 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.

Condizioni di impiego:
installazione entro tubazioni in vista o incassate, o sistemi chiusi similari; adatti per installazione fissa e protetta su o entro apparecchi di illuminazione e all'interno di apparecchiature di interruzione e di comando con tensione nominale fino a Uo/U 0,6/1 kV.
Non ammesse: la posa direttamente o indirettamente interrata, la posa all'esterno o in ambienti bagnati, la posa non protetta e la posa sotto intonaco.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.

*Per accordi vigenti non è possibile marcare i cavi Armonizzati ed i loro cartellini con la sigla di norme nazionali particolari. La sigla ECOGAMMA esprime l’impiego di mescole esenti da Piombo nei cavi.
