H07V2-U

Cavi unipolari rigidi per energia isolati con PVC, senza guaina, per cavetteria interna di apparecchiature con massima temperatura in servizio continuo di 90 °C.

.


.
.

Sezione Nominale
Numero dei Fili del conduttore
Spessore medio Isolante
Dimensioni esterne del Cavo
MIN
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
Resistenza d'Isolamento
a 90 °C
minima
mm²
n
mm
mm
mm
g/n
ohm/km
Mohm•km
1,5
1
0,7
2,6
3,2
19
12,1
0,011
2,5
1
0,8
3,2
3,9
32
7,41
0,010
4
1
0,8
3,6
4,4
47
4,61
0,0087
6
1
0,8
4,1
5,0
65
3,08
0,0074
10
1
1,0
5,3
6,4
112
1,83
0,0067

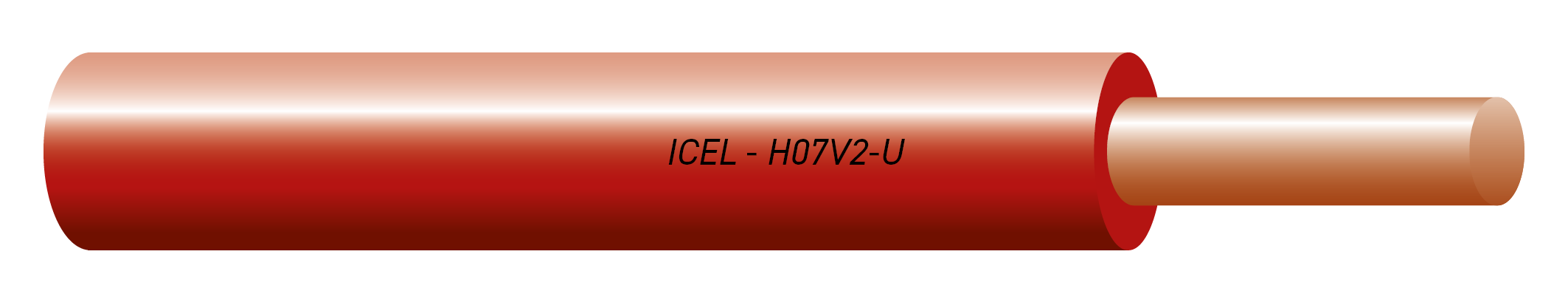

H07V2-U Unipolare rigido

Tensione nominale: Uo/U  450/750 V

Norme: CEI EN 50525-1, CEI EN 50525-2-31, CEI 20-107-1, CEI 20-107-2-31, CEI EN e IEC 60228 (CEI 20-29), CEI EN 60332-1-2 (CEI 20-35).

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: in rame rosso ricotto, a filo unico classe 1  CEI EN IEC 60228.

Isolante: PVC di qualità TI3.

Colore dell'isolante:
blu, blu scuro, nero, marrone, grigio, giallo/verde, rosso, bianco, turchese, viola, arancione, rosa.

* Contrassegni: stampigliatura continua sull'isolante: da una parte « ICEL H07V2-U IEMMEQU <HAR> ECOGAMMA »;
dalla parte opposta « sezione nominale , anno di fabbricazione, Made in Italy ».

Temperatura minima di installazione e manipolazione: +5 °C

Temperatura massima di esercizio: 90 °C sul conduttore; l’alta temperatura può essere causata da un’elevata temperatura ambiente e/o dal calore generato dall’apparecchiatura in cui sono installati i cavi.

Temperatura minima di esercizio: -10 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di corto circuito: 160 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 4 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Portate di corrente: vedere CEI-UNEL 35024.

Condizioni di impiego: installazione fissa e protetta all’interno di apparecchiature elettriche nelle quali la cavetteria viene fatta funzionare in zone ad alta temperatura.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nelle norme CEI EN 50565-1 e CEI EN 50565-2.
