H1Z2Z2-K (ex FG21M21)

Reazione al Fuoco CPR: Eca

Cavi unipolari per impianti fotovoltaici, isolati con gomma Z2, sotto guaina Z2, con conduttori flessibili stagnati. Non propaganti la fiamma, senza alogeni, a basso sviluppo di fumi e gas tossici e corrosivi.

.
.


.
.



CEI EN 50618

Sezione nominale
Diametro massimo dei Fili del conduttore
Spessore medio Isolante
Diametro indicativo dell'isolante
Spessore medio Guaina
Dimensioni esterne del Cavo
MAX
Peso indicativo del Cavo
Resistenza
Elettrica
a 20 °C
massima
n x mm²
mm
mm
mm
mm
mm
g/m
ohm/km
1 x 1,5
0,26
0,7
2,9
0,8
5,1
32
13,7
1 x 2,5
0,26
0,7
3,4
0,8
5,7
43
8,21
1 x 4
0,31
0,7
3,9
0,8
6,2
60
5,09
1 x 6
0,31
0,7
4,4
0,9
6,9
82
3,39
1 x 10
0,41
0,7
5,4
1,0
8,2
125
1,95
1 x 16
0,41
0,7
6,5
1,0
9,3
185
1,24
1 x 25
0,41
0,9
8,3
1,1
11,4
280
0,795
1 x 35
0,41
0,9
9,6
1,1
12,8
370
0,565
1 x 50
0,41
1,0
11,3
1,2
14,8
520
0,393
1 x 70
0,51
1,1
13,3
1,2
16,9
720
0,277
1 x 95
0,51
1,1
14,8
1,3
18,7
930
0,210
1 x 120
0,51
1,2
16,7
1,3
20,7
1160
0,164


Portate di corrente, cavi unipolari in aria libera. Temperatura ambiente: 60 °C Massima temperatura sul conduttore 120 °C

Fattori di conversione per temperature ambiente differenti



Sezione mm²
A
1,5
30
2,5
41
4
55
6
70
10
98
16
132
25
176
35
218
50
276
70
347
95
416
120
488
Temperatura ambiente °C
Fattore di conversione
Fino a 60
1
70
0,92
80
0,84
90
0,75

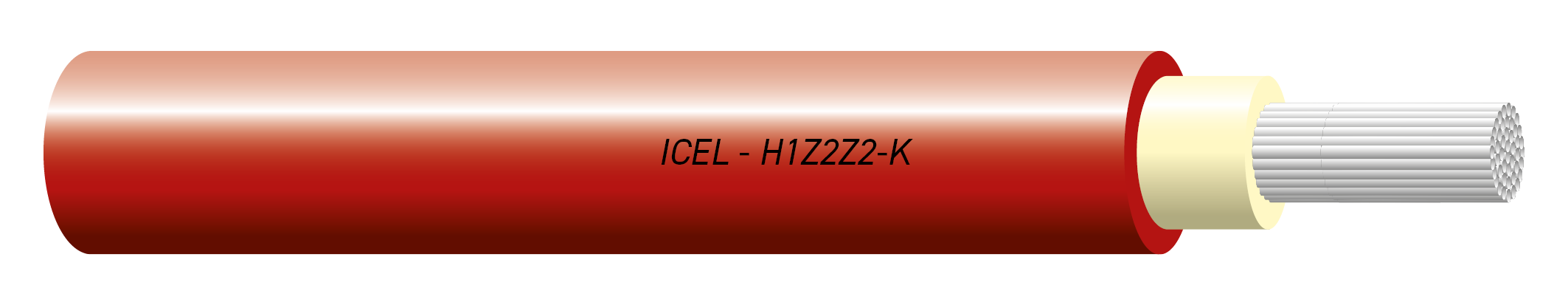

H1Z2Z2-K (ex FG21M21) Unipolare flessibile

Tensione massima:
1,8 kV in c.c. anche verso terra
1,2 kV in c.a.

Norme: CEI EN 50618 (CEI 20-91); CEI EN IEC 60228 (CEI 20-29); CEI EN 50395; CEI EN 50396; CEI EN 60811-403; EN 60062-2-78; CEI EN 60216-1; CEI EN 60216-2; CEI EN 61034-2;CEI EN 60332-1-2 (CEI 20-35); CEI EN 50525-1; EN 50575:2014+A1:2016.

Direttive Europee: 2014/35/UE (B.T.) - 2011/65/CE e 2015/863/EU (RoHS).

Conduttore: a corda flessibile di rame stagnato ricotto, classe 5 CEI EN IEC 60228.

Isolante: gomma etilenpropilenica ad alto modulo, di qualità Z2, senza alogeni (LS0H).

Colore dell’isolante: neutro.

Guaina: Mescola elastomerica reticolata Z2 senza alogeni (LS0H), resistente ai raggi UV secondo la norma CEI EN 60811-403.

Colori della guaina: nero, blu o rosso.

Contrassegni: marcatura continua sulla guaina « ICEL allSun (sigla del cavo e sezione nominale) IEMMEQU <HAR> ECOGAMMA data di fabbricazione Made in Italy  Eca». Marcatura metrica progressiva.

Temperatura minima di installazione e manipolazione:
-25 °C

Temperatura massima di esercizio: 90 °C sul conduttore.

Temperatura minima di esercizio: -40 °C se il cavo non è sottoposto ad urti, vibrazioni, movimenti o altre sollecitazioni meccaniche. Se poi il cavo è utilizzato a corrente costante e quindi non è sottoposto a dilatazioni dovute a variazioni di temperatura del conduttore, si ritiene che possa essere utilizzato a temperature anche più basse.

Temperatura massima di sovraccarico: 120 °C sul conduttore.

Temperatura ambiente: -40 °C  +90 °C.

Temperatura massima di corto circuito: 250 °C sul conduttore (durata massima 5 secondi).

Raggio minimo di curvatura: 6 volte il diametro esterno.

Sforzo massimo di trazione: 5 kg/mm² di sezione del rame.

Condizioni di impiego:
esclusivamente destinati all’impiego di sistemi fotovoltaici (PV) di alimentazione secondo quanto previsto dalla norma CEI 64-8 sez. 712 (HD 60364-7-712).
Adatti per:
installazione permanente all’esterno e all’interno, per installazioni libere mobili, libere a sospensione e fisse;
installazione anche in condotti e su canaline, all’interno o sotto intonaco oltre che nelle apparecchiature;
applicazione su apparecchiature con isolamento di protezione (classe di protezione II);
per la posa interrata.
Intrinsecamente sono a prova di corto circuito a terra in conformità all’HD 60364-5-52.

Ulteriori istruzioni e avvertenze per l'uso di questi cavi sono riportate nella norma CEI EN 50618 .
