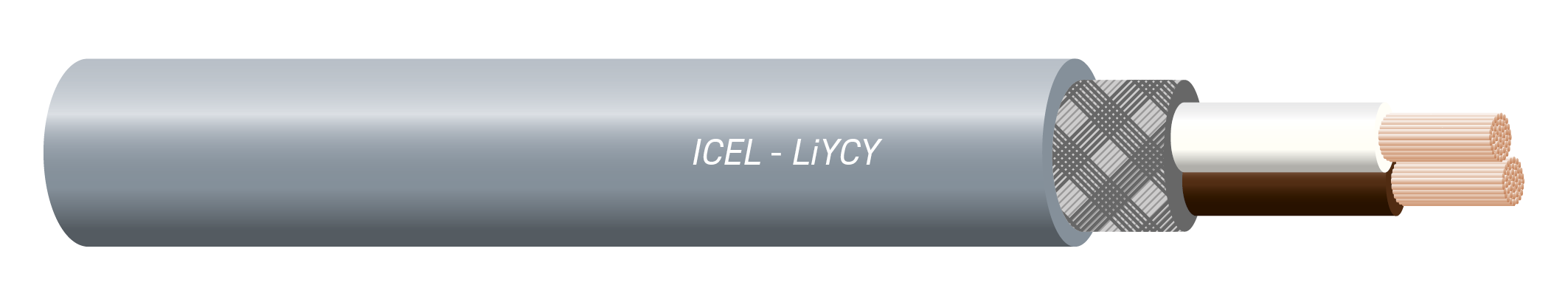

LiYCY

Cavi schermati per segnalamento e controllo

.

Sezione nominale
Resistenza
Diametro esterno indicativo
Capacità mutua
Peso
n x mm²
Ohm/km
mm
pF/m
kg/km
2 x 0,25
89
4,1
120
28
4 x 0,25
89
4,8
100
38
6 x 0,25
89
5,6
100
53
8 x 0,25
89
6,2
100
65
10 x 0,25
89
6,7
100
79
12 x 0,25
89
7,3
100
92
2 x 0,35
50
4,4
110
34
4 x 0,35
50
5
110
43
2 x 0,5
39
4,8
120
39
4 x 0,5
39
6
120
59
6 x 0,5
39
6,7
120
75
16 x 0,5
39
10,6
120
200
2 x 1
19
6,2
130
60
4 x 1
19
7,6
130
101
2 x 1,5
13
6,2
130
60

Caratteristiche generali

Norme: CEI 20-22.III, IEC 332.3C, VDE 0812, CEI-UNEL 36762

Conduttore: a corda flessibile di rame rosso

Colore delle anime: secondo DIN 47100

Isolamento: PVC antifiamma

Resistenza isolamento (a 20°C): Min 200 GOhm/Km

Schermatura: CuSn >65%

Guaina esterna: PVC antifiamma grigio

Contrassegni: marcatura continua sulla guaina " ICEL LiYCY sezione U0=400V Made in Italy

Capacità mutua: 120 (0,5-0,75mm2), 130 (1,00mm2), 140 (1,50mm2), 150 (2,50mm2) pF/m80 (0,25mmq), 120 (0,35-0,5-0,75mm2), 130 (1,00mm2), 140 (1,50mm2), 150 (2,50mm2) pF/m110 (0,5-0,75mmq), 120 (1,00mmq), 130 (1,50mmq), 160 (2,50mmq) pF/m120 pF/m

Temperatura di impiego:-10/+80 °C

Isolamento guaina: C-4 (U0=400V)

Tensione di prova: 2,5 KVac

Raggio minimo di curvatura: 8 x O.D.

Condizioni di impiego: Rilevazione e trasmissione dati, sistemi di controllo e comando, misura, monitoraggio, interconnessioni di reti computer ed interfaccia periferiche. Importante protezione contro le interferenze elettromagnetiche e disturbi esterni. Cavi per posa fissa, non idonei come cavi potenza. Idonei alla coabitazione con cavi energia 450/750V e 0,6/1KV
